明及 MECAN JT断路器机构 12kV弹操机构 相距150
产品货号 ：0000-0108
已选择："150", "205、275", "630-1600"
概述

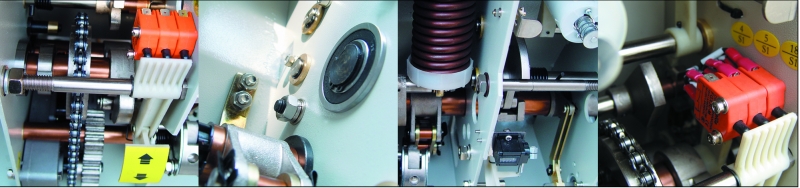

表面处理
80%的机构零件表面采用镀镍磷合金处理，大大提高了零部件的防腐能力，确?；凳贾杖缫坏奈榷ㄆ分?/p>
合分闸电磁铁
电磁铁采用全封闭结构设计，保证线圈不受潮。
线路板
?？榛亩慰刂葡呗钒?，采用带自扣紧的插接头，既方便更换，也保证了电气连接的可靠性。
分闸缓冲器
高性能的分闸缓冲器可减少断路器在分闸时动触头过冲或反弹幅值，降低了断路器分闸时电弧重燃的概率，并保证了真空灭弧室波管机械寿命。
整体优点
操动机构结构简单、动作可靠，不同规格产品的零部件通用性强，由于该机构完全由我公司自主研发，因而可根据用户的不同要求定制特殊产品。
合闸单元
合闸单元结构简单，动作原理可靠，不仅从根本上杜绝了合闸后不能保持、拒分等故障的发生，而且降低了分闸所需的脱扣功。

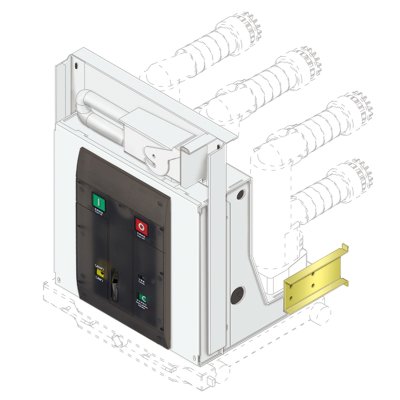

JT系列操动机构

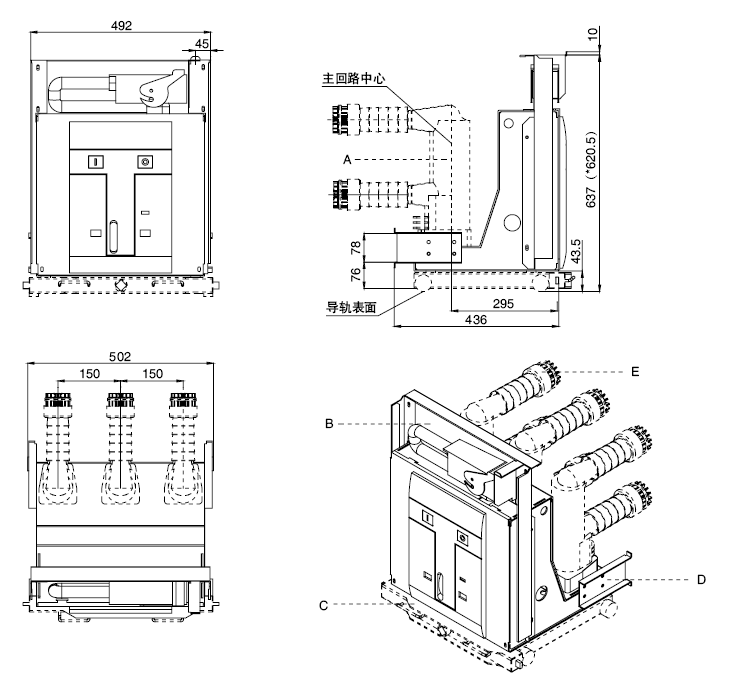

外形图
规格
额定电流：630-1600A
额定短路开断电流：20-40KA
备注
1、外形及安装尺寸与VS1或VD4完全互换
2、封板*620.5为VD4尺寸使用
3、A -主回路 B -封板
C -底盘车 D - 活门推板
E -触头/触壁
4、A可配置套筒式或固封式主回路（VD4尺寸仅限固封式）
5、去掉B/C/D/E即为固定式真空断路器（固定式采用固定端子接线）
适配柜型
适配650mm柜宽中置柜及固定柜
原理图

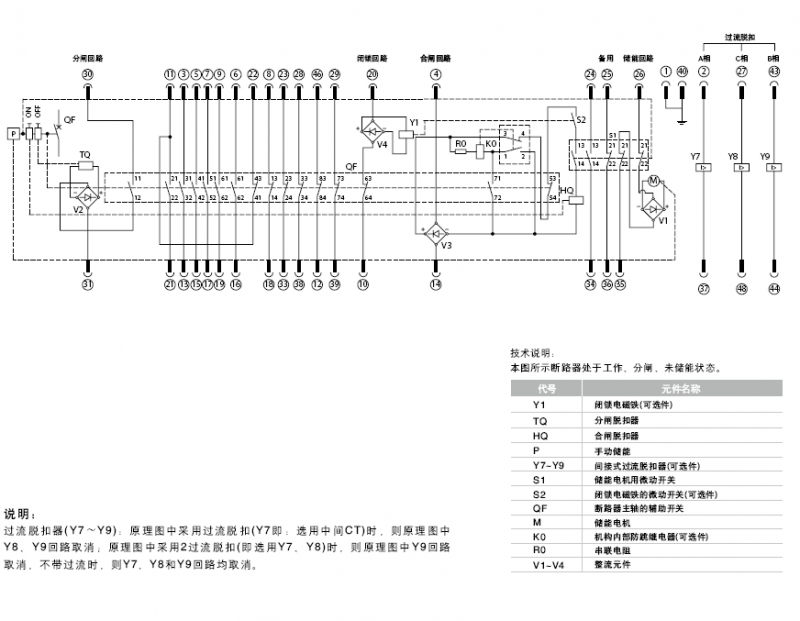

固定式二次原理图

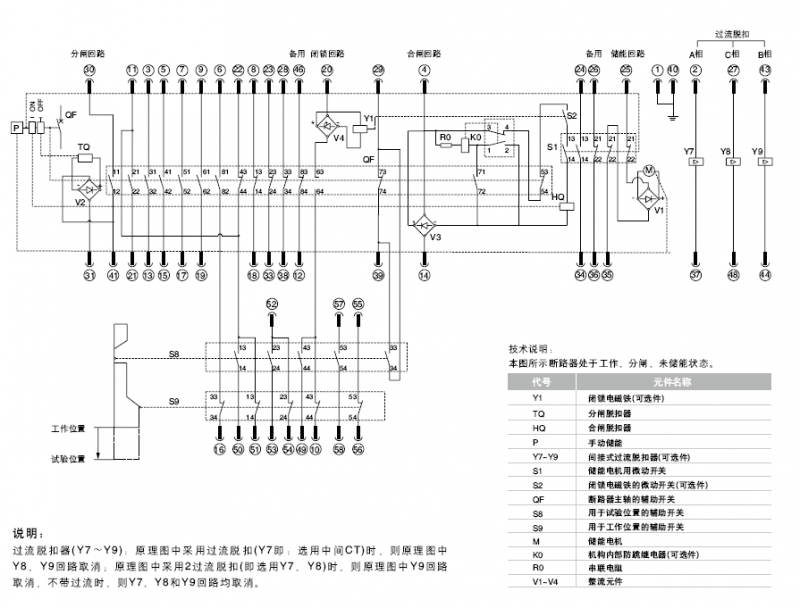

手车式二次原理图

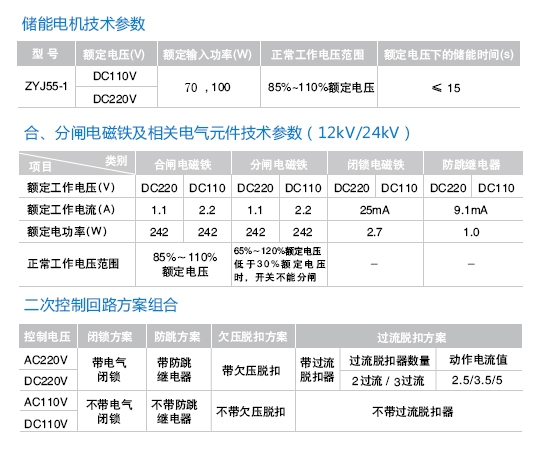

参数表
技术规格
储能电机
额定电压(V)110,220
额定功率(W)70,100
额定电压工作范围85%-110%
储能时间(s)<=15
合分闸电池铁
额定电压（V）110,220
额定电流（A）1.1,2.2
额定功率（W）242
额定电压工作范围合闸：85%-110%,分闸：65%-120%
闭锁电池铁
额定电压(V)110,220
额定电流（mA）25
额定功率(W)2.7
防跳继电器
额定电压(V)110,220
额定电流(mA)9.1
额定电功率(W)1.0
配置要求
防跳装置有,无
闭锁装置(V)110、220,无
过流方案二过流（A、C相）,三过流（A、B、C相）,无
过流电流值(A)2.5,3.5,5
欠、失压装置(V)110,220,无
基本参数
相间距（mm）150
极间距（mm）275、205
额定电流（A）630,1250,1600
额定短路开断电流（KA）20,25,31.5,40
安装方式手车式,固定式
主回路配置套筒式,固封式
其他要求
外形尺寸标准外形,非标外形（请附图）
二次接线方案标准接线,非标接线（请附图）,不接线
贴标牌无,0EM
固定式联锁标准联锁,非标联锁（请附图）,无联锁
制造商提供的信息一年保修
包装清单合格证*1 操动机构*1 说明书*1 出厂报告*1
