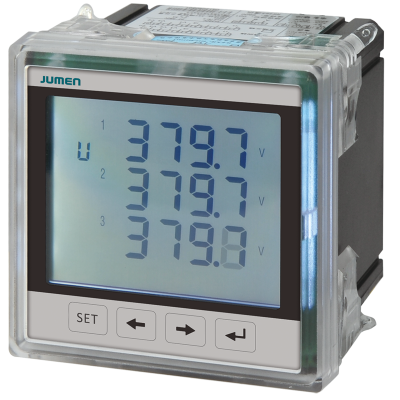

明及 MECAN PS90Z-3Y1 功率表 96方形 液晶显示 测量显示单相（I、U、KW、KVar、Hz、COS?），RS485
产品货号 ：0013-0070
参考价：￥950.00 台
云配件价：￥315.00 台
已选择："96方形", "LCD"
概述机械尺寸、安装尺寸及示意图

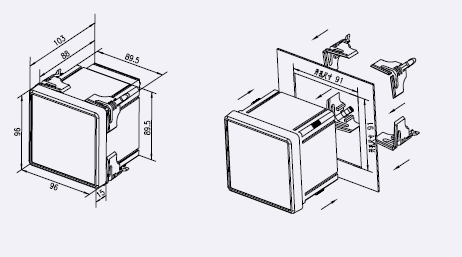

96方形外形及安装尺寸图
1、输入电压应不高于产品的额定输入电压（100V或380V）的120％，否则应考虑使用PT。
2、标准额定输入电流为5A， 大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表， 接线应采用串接方式。
技术规格
通用技术参数
精度等级0.5级
显示LED显示范围:-9999—9999倍率任一设置
工作范围AC,DC, 80V～270V
功耗小于3.0VA
标称值电压：AC100V、220V、380V, 电流：AC1A、5A（订货时标明电压、电流变比）
过负荷持续：1.2倍 瞬时：电压2倍（10秒）
频率50Hz±10%
电能计量有功、无功电能计量
数字通讯接口RS-485/MODBUS-RTU规约
脉冲输出（标配）1路2路电能脉冲输出（集电极开路的光耦输出）
开关量输入输出4DI、4DI/2DO
变送4-20mA,0-20mA,0-5V
工作环境-10～60℃,相对湿度≤93%,无腐蚀气体,海拔高度≤2500m
隔离耐压电源/输入/输出之间耐压>2kV
外形及安装尺寸
外形尺寸代号3（96方形）：96mm×96mm×85mm
开孔尺寸代号3（96方形）：91mm×91mm
规格型号
外形96方形
显示 LCD
可选项1、K1、K2或M单选； 2、K1+M； 3、K2+M
使用场所出线柜
功能测量显示单相（I、U、KW、 KVar、Hz、COS?）RS485
制造商提供的信息一年保修
包装清单合格证*1 仪表*1 说明书*1
